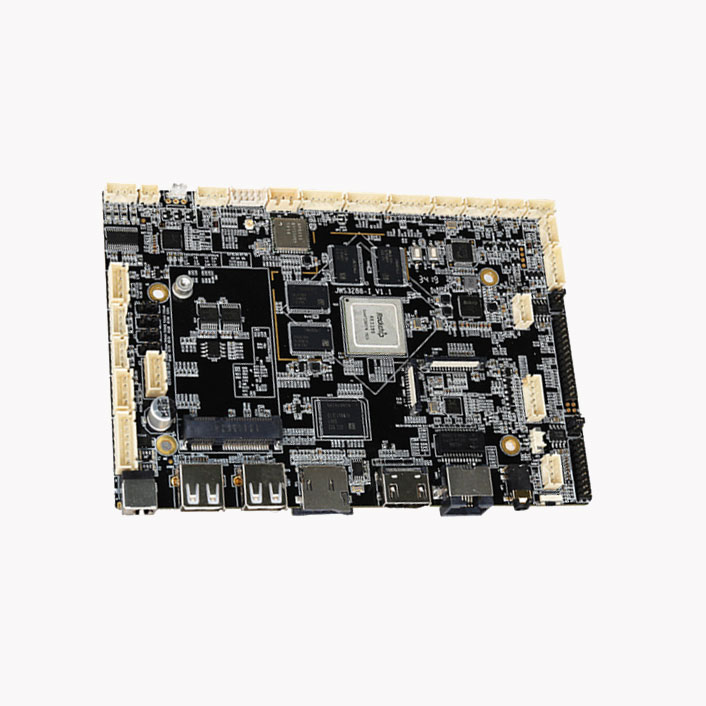

工控機主板的哪些接口類型，希望大家看完這篇文章后能對工控機主板有一個新的認識！
工業控制主板的結構可以分為AT、Baby-AT、ATX、MicroATX、LPX、NLX、FlexATX、EATX、WATX和BTX。其中，AT和Baby-AT是多年前的老主板結構，現在已經被淘汰；而LPX、NLX、FlexATX是ATX的變體，今天我們主要說的是ATX工控主板，ATX主板主要分為ATX主板和MicroATX。
ATX大主板：普通大矩形，一般有7個擴展槽，大小約為305x244 mm MicroATX：普通大正方形，一般有4個擴展槽，大小約為244x244 mm ATX ITX：普通小正方形，1個擴展槽，大小約為170x170 mm；而我們工控主板和普通家用主板的接口是不同的，今天我們主要談談標準工業ATX主板上的各種接口。
工控機的USB接口
工控機USB接口：USB接口是目前比較流行的接口，可支持127個外設，可獨立供電。它被廣泛使用。USB接口可以從主板獲取500 mA的電流，支持熱插拔。目前的USB接口也分為USB2.0、USB3.0、USB3.1等，主要在傳輸帶寬和功耗方面。
工控機的串口
COM接口稱為串口。目前，大多數主板都提供COM1和COM2兩個COM接口，用于連接串口鼠標和外接Modem等設備。COM1接口的03F8h-03FFh地址為03F8h-03FFh，中斷號為IRQ4；COM2接口時，中斷號為UZ-8n-02FFh，中斷號為IRQ3。由此可見，COM2接口的響應優先于COM1接口，基于該接口的產品在市場上很難找到。
VGA、DVI顯示接口
VGA(視頻圖形陣列)接口，也稱為D-Sub接口。雖然LCD可以直接接收數字信號，但許多低端產品都使用VGA接口來匹配VGA接口圖形卡。VGA接口是D型接口，上面有15個空引腳，分成三排，每排五根。VGA接口是圖形卡上廣泛使用的接口類型，大多數顯卡都有這種接口。
DVI數字輸入接口是DigitalVisualInterface的縮寫，其形狀為24針連接器。DVI-A端口用于傳輸模擬信號，其功能與VGA完全相同，它不是一個真正的數字接口，DVI-D端口用于傳輸數字信號，它是一個真正的數字信號接口。DVI-I端口用于通過接口上不同定義的有源引腳傳輸兼容的模擬或數字信號。DVI-I端口也分為單通道和雙通道。
在工業主板的應用中，一般接口的數量往往多于Icano面板，往往有很多可擴展的接口，我們可以在需要的時候進行擴展。
